Если вы просто привязали ленту к колышкам «на глазок», готовьтесь к тому, что через месяц она провиснет до земли, а жилы внутри неё переломятся. В этом материале мы разберем, как спроектировать трассу ЭИ и натянуть ленту так, чтобы она служила годами, а не до первого штормового предупреждения.

Кратко о главном

• Тип натяжения: Лента требует обязательного использования компенсирующих пружин. Они гасят вибрации от ветра и компенсируют тепловое расширение полимера, предотвращая провисание.
• Выбор опор: На углах и концах линии ставьте мощные натяжные опоры, а на прямых участках — промежуточные опоры с шагом не более 3–5 метров (в зависимости от ширины ленты).
• Контроль тока: Для соединения ленты используйте только металлические пряжки-коннекторы. Узлы на ленте «убивают» токопроводящие жилы, создавая высокое переходное сопротивление.
• Эффективность: Правильное натяжение снижает риск механического разрыва и короткого замыкания, увеличивая срок службы системы до 5–7 сезонов.

Почему лента — это не проволока: физика процесса

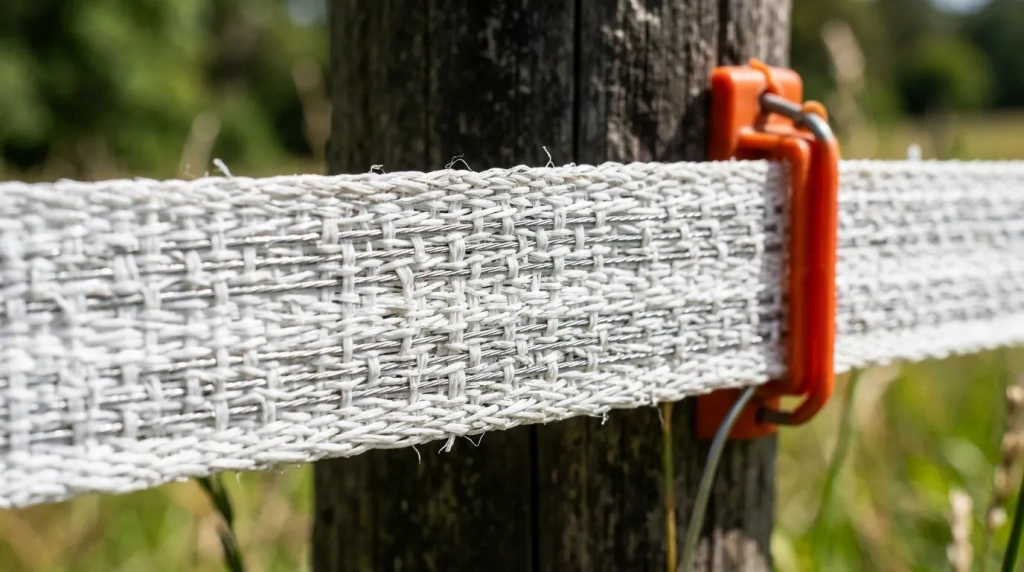

Синтетическая лента состоит из полиэтиленовых нитей, в которые вплетены проводники из нержавейки или меди. Здесь мы имеем дело с высокой парусностью. Любой порыв ветра превращает километр ленты в вибрирующую струну.

Если натяжение слишком слабое, лента будет биться об опору, что приведет к перетиранию проводников. Если перетянуть — полимер деформируется, и нагрузка на разрыв станет критической при первом же понижении температуры ночью.

• Нагрузка на разрыв: Для ленты 20 мм она составляет около 90–120 кг, для 40 мм — до 250 кг.
• Электрическое сопротивление: Зависит от количества и материала жил. Медные жилы проводят ток лучше, но они более хрупкие при неправильном натяжении.
• UV-стабилизация: Качественная лента не «дубеет» на солнце, сохраняя эластичность для правильной натяжки.

Проектирование и выбор трассы ЭИ

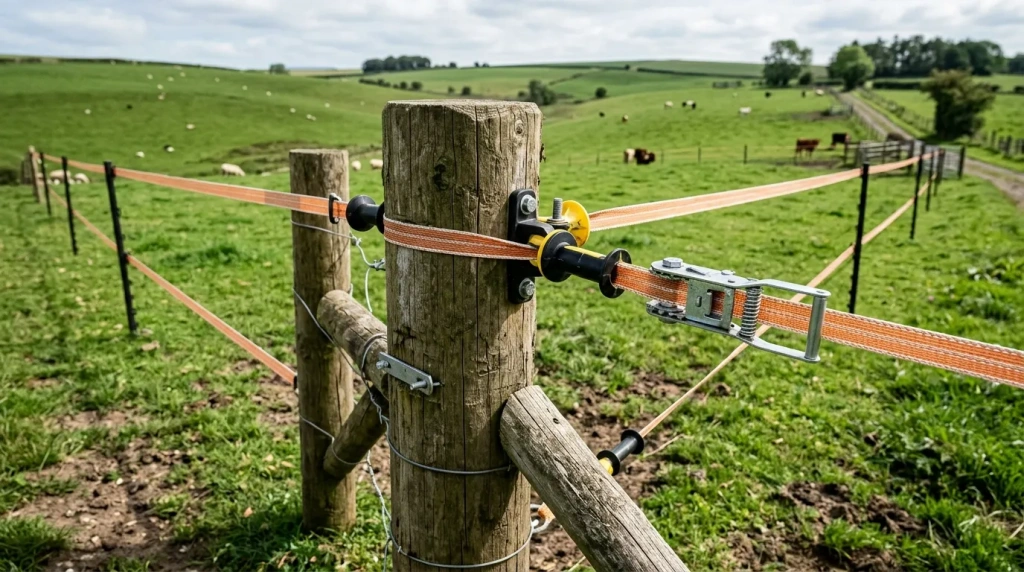

1. Разметка углов: Угловые и натяжные опоры принимают на себя 90% всей механической нагрузки. Их нужно либо бетонировать, либо использовать специальные растяжки.
2. Шаг промежуточных стоек: Для ленты 40 мм шаг стоек должен быть меньше (3–4 м), так как она сильнее парусит. Для узкой ленты 10–20 мм допустимо 5 м.
3. Рельеф местности: На впадинах и холмах устанавливайте дополнительные изоляторы, чтобы сохранить параллельность линий земле и избежать подлаза животных.

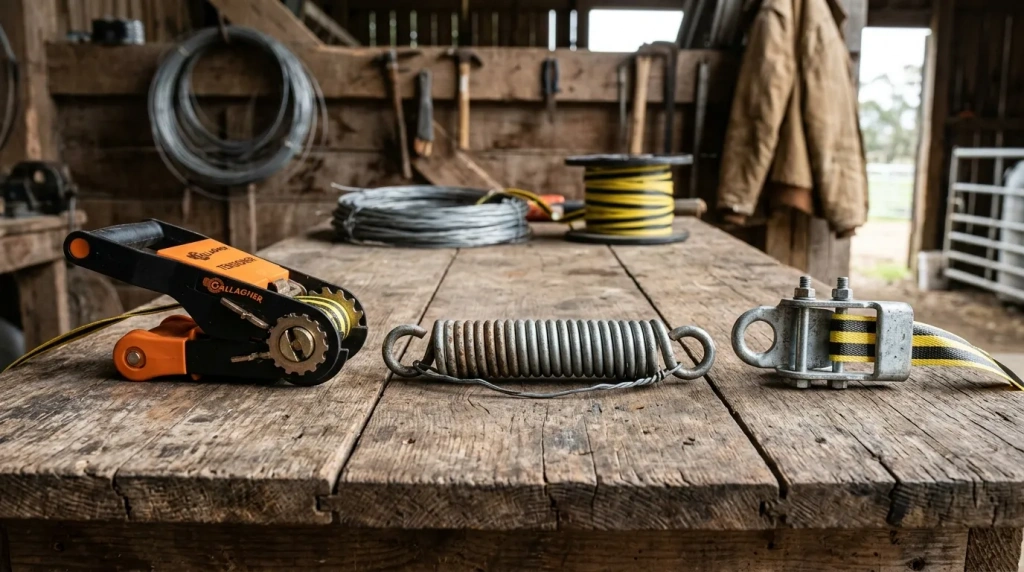

Инструментарий для правильной натяжки

Забудьте про плоскогубцы и гвозди. Для профессионального монтажа ТВЛ (токоведущей линии) из ленты вам потребуются:

• Натяжитель для ленты: Специальный храповый механизм или пластиковая пряжка, позволяющая подтягивать линию без её демонтажа.
• Компенсирующая пружина: Ставится в начале каждой линии. Она работает как амортизатор.
• Тестер напряжения: Позволяет убедиться, что после натяжки и фиксации всех соединений высоковольтный импульс проходит без потерь.
• Токосъемная рукоятка: Для организации ворот без потери натяжения всей изгороди.

Пошаговый алгоритм натяжения ленты

Монтаж электроизгороди — это не про силу, а про аккуратность. Следуйте этой инструкции, чтобы не повредить структуру ленты.

Закрепите край ленты на натяжной опоре с помощью специального зажима. Не завязывайте узлов — это создает «слабое звено», где лента порвется в первую очередь.

Шаг 2: Пропуск через изоляторы

Протяните ленту через все промежуточные изоляторы. Важно: используйте только те модели, которые позволяют ленте свободно скользить внутри (роликовые или зажимные с мягкими краями). Если лента застрянет в одном изоляторе, вы не сможете равномерно распределить натяжение по всему периметру.

Шаг 3: Установка компенсатора

В середине или в конце длинного участка (более 200 м) установите компенсирующую пружину. Она должна быть растянута примерно на 30–50% от своего свободного хода.

Шаг 4: Финальное натяжение

Используя натяжитель, выберите слабину. Лента должна выглядеть ровной, без провисов, но не «звенеть» как гитарная струна. При нажатии пальцем в центре пролета она должна отклоняться на 5–10 см и возвращаться в исходное положение.

Шаг 5: Соединение кусков

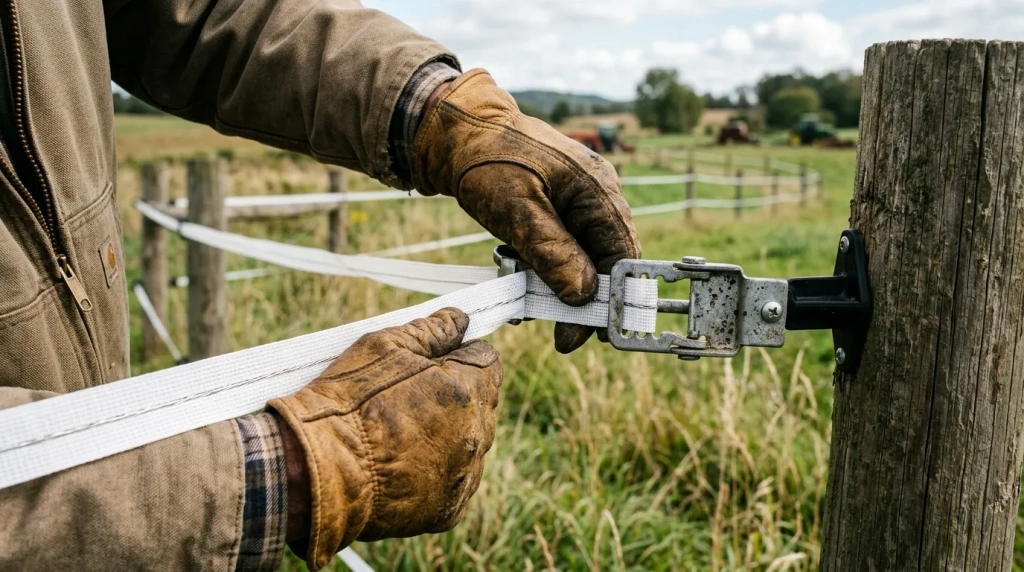

Если бухта закончилась, используйте только металлические соединительные клипсы. Они объединяют все токопроводящие жилы, исключая возникновение микродуги и выгорание пластика.

Технические параметры для расчета системы

Экономическая эффективность: почему важен правильный монтаж

• Снижение затрат на персонал: Правильно натянутая изгородь работает автономно. Вам не нужно отправлять сотрудника каждое утро проверять, не запуталось ли стадо в провисшей ленте. Это экономит до 60 000 – 80 000 рублей в месяц на ФОТ пастухов.
• Окупаемость: При грамотном монтаже система окупается за 1.5 сезона. Если же лента постоянно рвется из-за отсутствия компенсаторов, вы будете тратить по 15–20 тысяч рублей ежегодно на дозакупку комплектующих.
• Защита от потрав: Рыхлая, болтающаяся лента не пугает животное. Конь может просто сбить её грудью. Потрава соседских посевов может стоить хозяйству судебных исков на сотни тысяч рублей.
• Срок службы: Качественная лента с правильным натяжением служит 5–7 лет. Дешевая натяжка «на узлах» уничтожит её за один сезон.

Типичные ошибки: как делать не надо

Работая в Уфе и по всей России, мы в компании ООО «ПриборУфа» часто видим результаты самостоятельного творчества. Вот чего стоит избегать:

1. Использование гвоздей вместо изоляторов: Металл гвоздя моментально создает короткое замыкание на опору. Весь импульс уходит в землю.
2. Отсутствие заземляющего контура: Без хорошего заземления даже идеально натянутая лента — это просто бесполезная веревка.

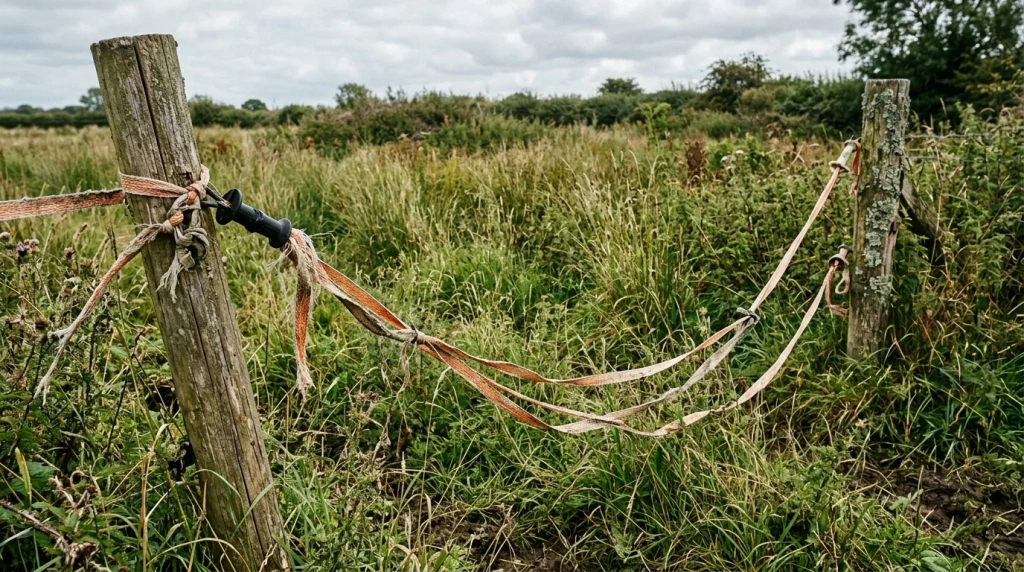

3. Слишком длинные пролеты: Между стойками более 6 метров лента неизбежно начнет «играть», что приведет к её быстрому износу.
4. Экономия на вольтметре: Нельзя проверить работу ГИ (генератора импульсов) «на искру». Только тестер напряжения покажет реальную картину по всему периметру.

FAQ: Вопросы от практиков

1. Что делать, если лента растянулась после зимы?

Это нормальный процесс для полимеров. Просто воспользуйтесь натяжителем на угловых опорах. Если стоят компенсирующие пружины, они выберут слабину автоматически.

2. Можно ли натягивать ленту своими руками без специнструмента?

Можно, но сложно добиться равномерности. Мы рекомендуем использовать хотя бы простейшие пластиковые натяжители-барабаны, они стоят недорого, но берегут материал.

3. Подойдет ли лента для защиты от медведя или кабана?

Для диких животных лучше использовать оцинкованную проволоку в 5–6 рядов. Лента слишком эластична, медведь может просто «прожать» её своим весом, не получив должного удара.

4. Как соединить два конца ленты, если нет коннектора?

В полевых условиях — только временная «косичка» с обязательной зачисткой жил, но по возвращении в лагерь обязательно замените это место на металлический зажим.

5. Где в Уфе купить качественные комплектующие?

Компания ООО «ПриборУфа» находится в Уфе, но мы отправляем заказы по всей стране. У нас всегда в наличии ленты, изоляторы и генераторы от ведущих производителей с гарантией 1 год.

Заключение

Специалисты компании ООО «ПриборУфа» готовы помочь вам с расчетом проекта. Мы подберем оптимальное количество опор, длину ленты и мощность генератора под ваши конкретные задачи и рельеф местности.
